1、 文檔目標

主要了解Disassembly窗口中包含的內容，和如何利用Disassembly中的內容了解程序的存儲和調用情況。

2、 問題場景

對于Disassembly窗口中具體包含的內容不了解，無法合理地應用Disassembly窗口中的一些匯編信息去優化代碼。

3、軟硬件環境

1）、軟件版本：MDK 5.38a

2）、電腦環境：Windows 11

3）、外設硬件：無

4、解決方法

1、在Disassembly窗口中，包含著程序語句以及對應語句的所需要執行的匯編指令。如圖4-1中可以看到test_num++這個語句對應匯編語句。

圖4-1

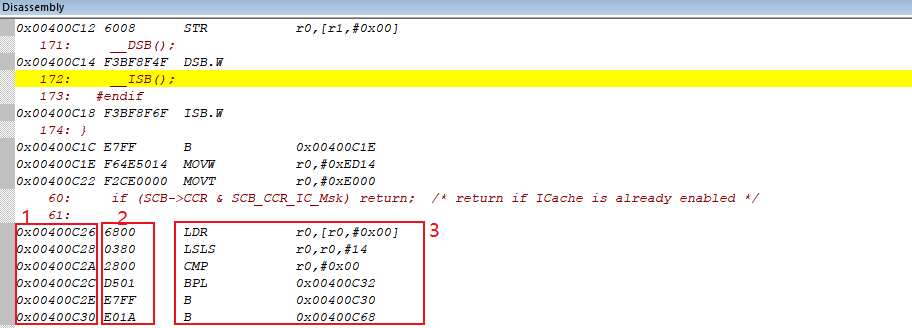

2、那么在對應的匯編指令行中，包含了三個內容（如圖4-2）：

1）、第1處：指令運行的內存地址。C語句下面的第一個匯編指令的內存地址就是該語句執行的起始地址。

2）、第2處：表示的是對應匯編語句的機器碼

3）、第3處：對應C語句所對應的匯編語句

圖4-2

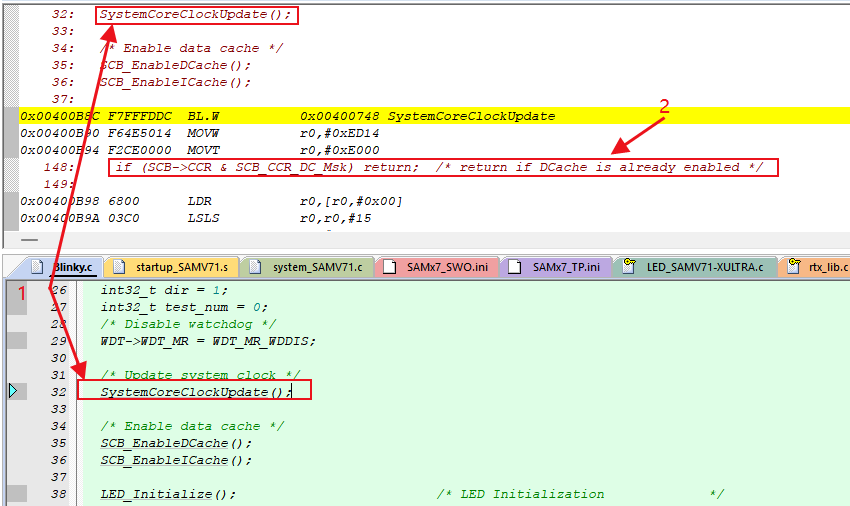

3、從Disassembly窗口中可以看到程序的運行順序是怎么樣的。如圖4-3中，當程序運行到“SystemCoreClockUpdate();”這個語句的時候，在Disassembly窗口中就可以看到，繼續執行程序后，會執行該函數中的“if (SCB->CCR & SCB_CCR_DC_Msk) return; ”語句。

這樣就可以通過Disassembly窗口去查看程序運行的邏輯是什么樣的，執行順序是怎么樣的。

圖4-3

4、在Disassembly窗口中，JNH官網也可以通過查看不同語句對應的匯編語句來判斷同樣類型的語句，為什么有些語句執行速度會更好。

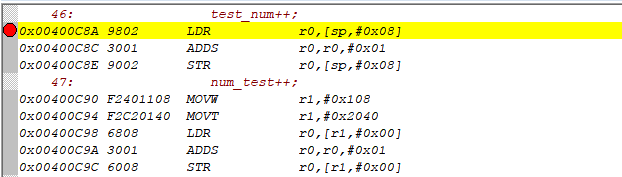

在圖4-4中，test_num是一個局部變量，num_test是全局變量。同樣都是對于變量進行加1。但是，所執行的匯編指令是不一樣的，那么對應的C語句的執行周期也會有不同，執行的時間就會不一樣。

圖4-4
