一、文檔背景

在ARM Cortex-M處理器中，GPIO（通用輸入輸出）初始化代碼對于嵌入式系統的開發具有重要的指導意義。GPIO是嵌入式系統中最常用的外設之一，幾乎所有的外設控制都涉及到GPIO的操作。理解和正確實現GPIO的初始化代碼，可以幫助開發者快速上手硬件編程，提高開發效率并減少錯誤。

二、 解決的問題或者進行問題分析

● 使能GPIO外設時鐘：在進行任何GPIO操作之前，首先需要使能對應GPIO端口的時鐘。不同的微控制器系列有不同的方法來實現這一點，但通常是在RCC（時鐘控制寄存器）中設置相應的位。

● 配置GPIO引腳的模式：每個GPIO引腳可以配置為不同的模式，例如輸入模式、輸出模式、復用功能模式（用于外設）、模擬模式。這個配置通常通過GPIO端口的模式寄存器（如GPIOx_MODER）來完成。

● 配置GPIO引腳的輸出類型：如果引腳配置為輸出模式，還需要設置引腳的輸出類型，例如推挽輸出或開漏輸出。這個配置通過GPIOx_OTYPER寄存器來實現。

● 配置GPIO引腳的速度：不同的應用可能對GPIO引腳的速度有不同的要求，可以通過GPIOx_OSPEEDR寄存器來設置引腳的速度。

● 配置GPIO引腳的上拉/下拉電阻：為了避免引腳在未連接時浮空，可以配置內部的上拉或下拉電阻。這個配置通過GPIOx_PUPDR寄存器來實現。

● 配置GPIO引腳的復用功能：如果引腳被配置為復用功能模式，則需要通過AFR寄存器（GPIOx_AFRL和GPIOx_AFRH）來選擇具體的外設功能。

三、 如何在ArmDS中實現STM32F769開發板上LED燈的控制

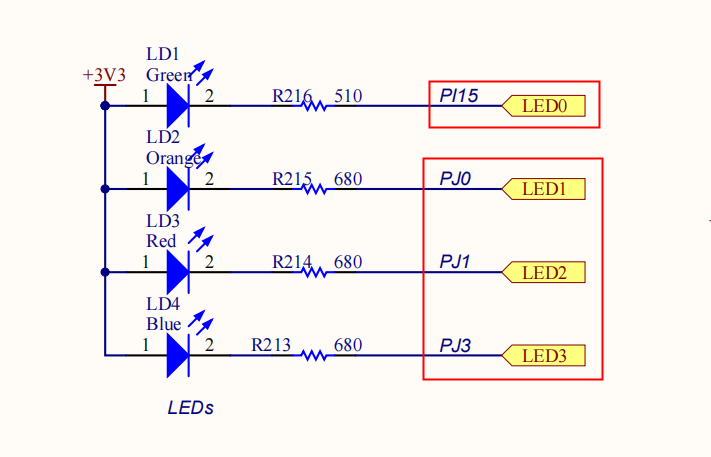

1. STM32F769開發板上LED燈的原理圖如圖3-1所示：

圖3-1

2. 宏定義 #define __setbit(___reg, ___bit) ((___reg) |= (1U << (___bit))) 是一種便捷的方法，用于在寄存器中設置特定位（bit）為1。這個宏定義在嵌入式系統開發中非常常見，因為它能夠簡化和標準化寄存器操作。

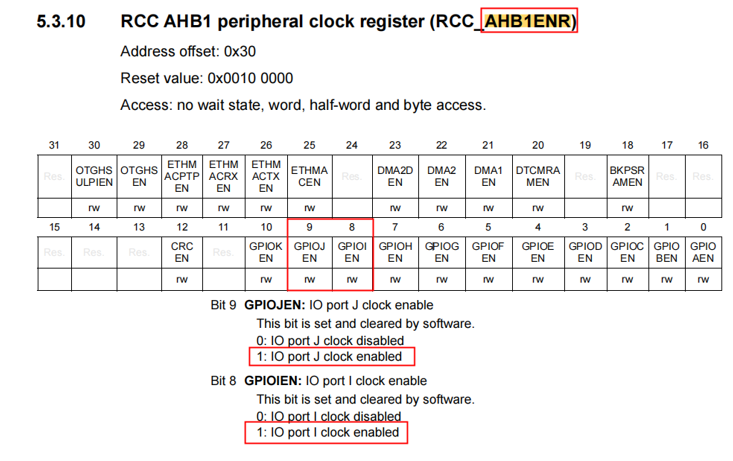

3. 使能GPIOI與GPIOJ的時鐘：“__setbit(RCC->AHB1ENR, 8); __setbit(RCC->AHB1ENR, 9);”這樣設置的依據如圖3-2所示：

圖3-2

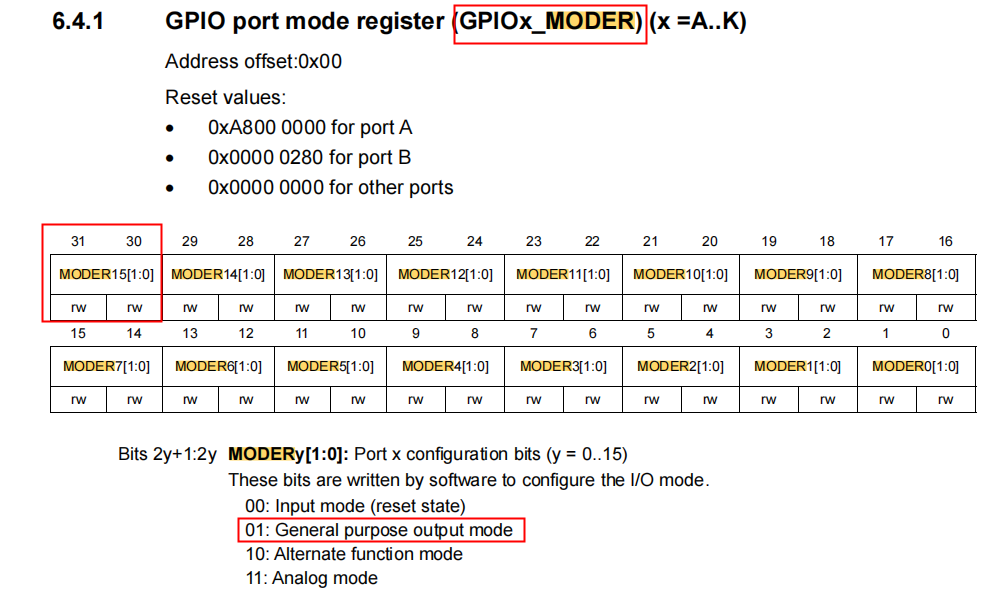

4. 配置GPIOI_15引腳的模式為輸出模式：“__setbit(GPIOI->MODER, 30);__clearbit(GPIOI->MODER, 31);”，設置的依據如圖3-3所示：

圖3-3

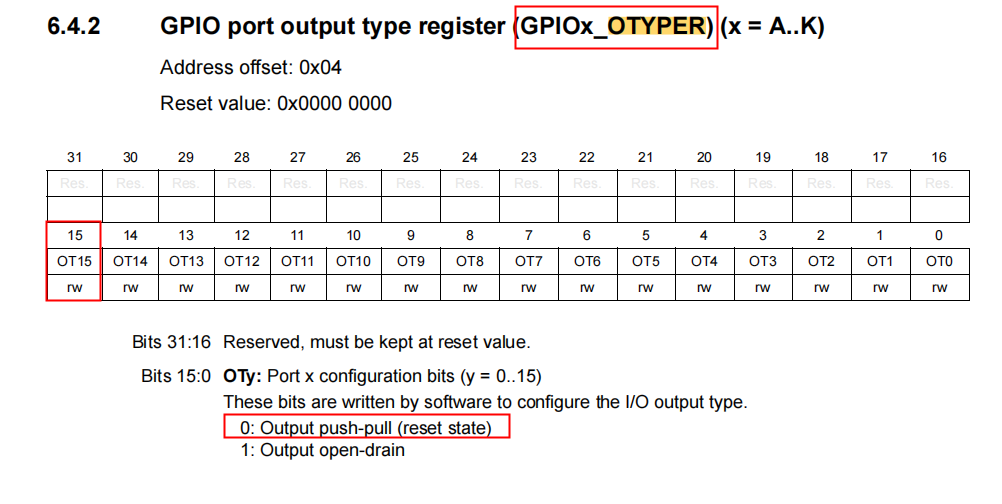

5. 配置GPIOI_15引腳的輸出類型為Push-Pull：“__clearbit(GPIOI->OTYPER, 15);”設置的依據如圖3-4所示：

圖3-4

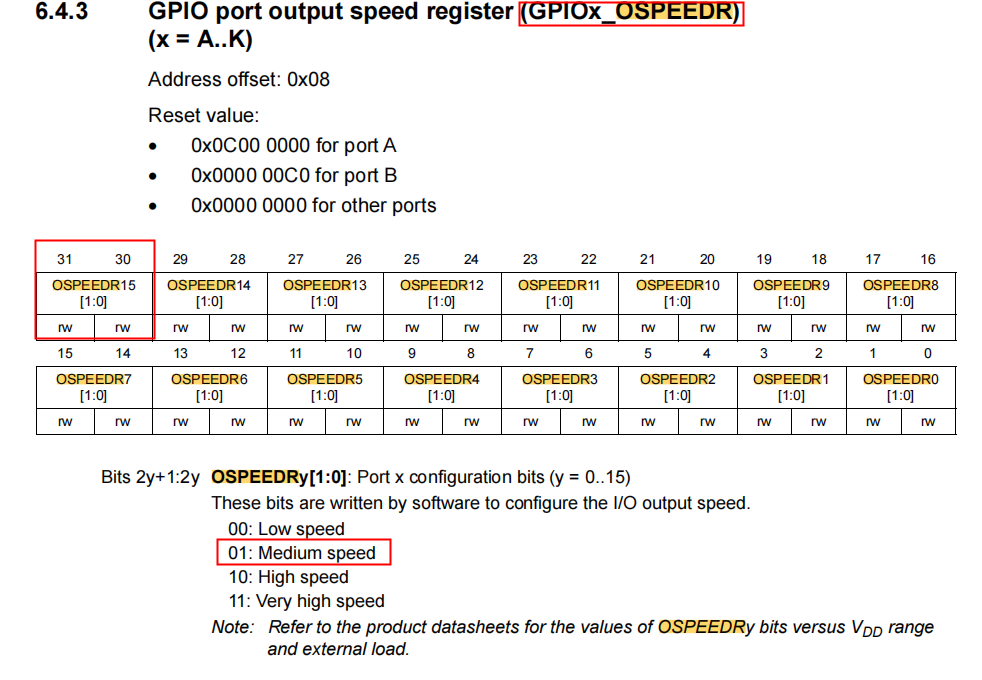

6. 配置GPIOI_15引腳的速度為中速：“__setbit(GPIOI->OSPEEDR, 30);__clearbit(GPIOI->OSPEEDR, 31);”，設置的依據如圖3-5所示：

圖3-5

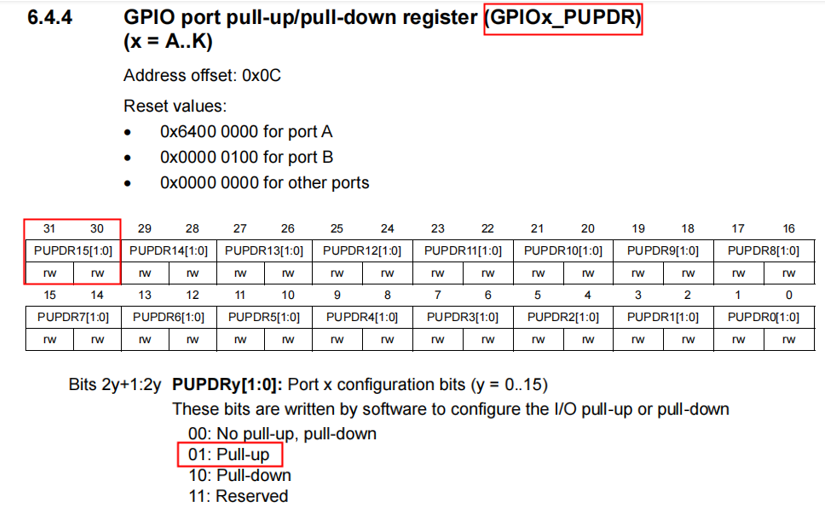

7. 配置GPIOI_15引腳為上拉電阻：“__setbit(GPIOI->PUPDR, 30);__clearbit(GPIOI->PUPDR, 31);”設置的依據如圖3-6所示：

圖3-6

四、驗證STM32F769開發板上LED燈的控制

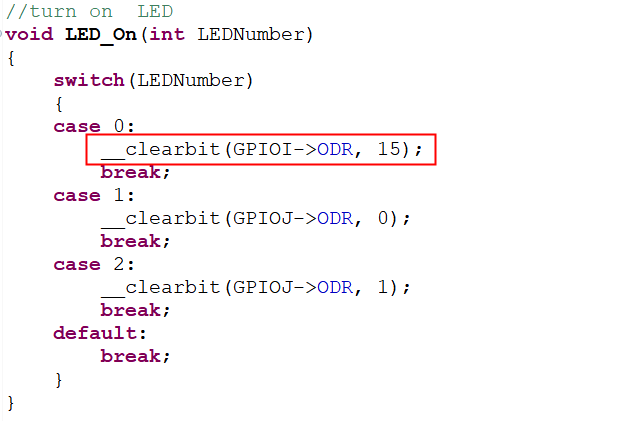

1. 創建一個點亮LED的函數：LED_On，代碼如圖4-1所示：

圖4-1

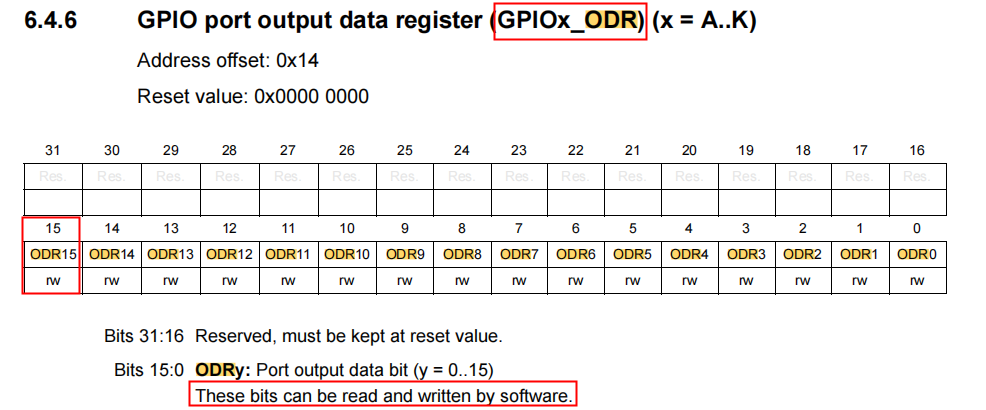

2. 點亮LED的函數中代碼設置的依據，如圖4-2

圖4-2

3. 再創建一個關閉LED的函數：LED_Off。

4. 在ArmDS創建一個最基本的工程，通過CMSIS類型，只添加Startup文件與Core組件。

5. 在工程中創建main.c文件，在main.c中添加GPIOI_15引腳的初始化代碼，與LED_On與LED_Off函數，編譯工程，下載到開發板上后，查看開發板上LED燈的情況。

五、討論分析

1. GPIO引腳的復用功能如何設置？

解決方法：

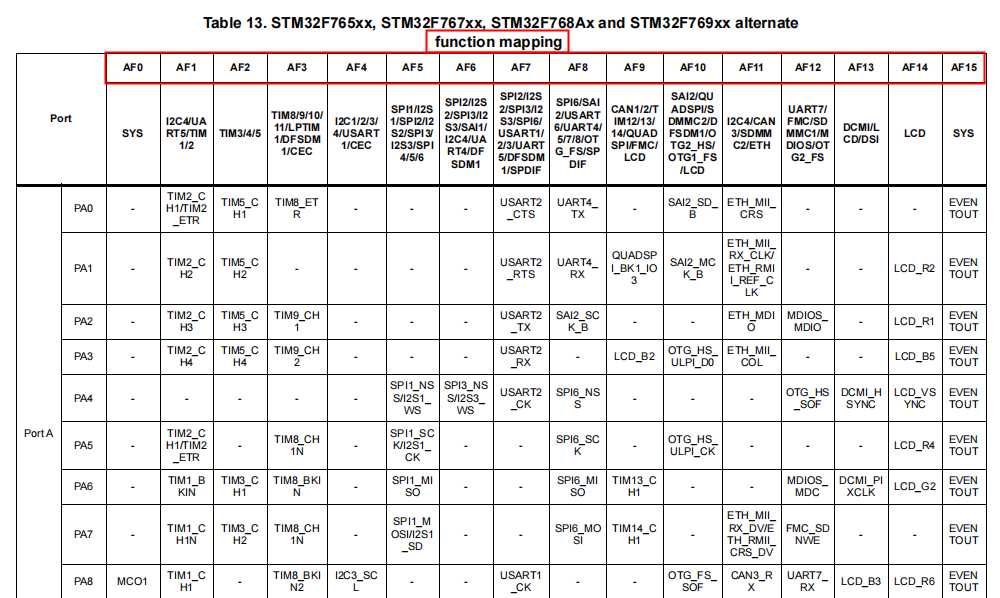

（1）、先查看復用功能寄存器的功能Map表，找到需設置的引腳數，確認復用功能，如圖5-1所示：

圖5-1

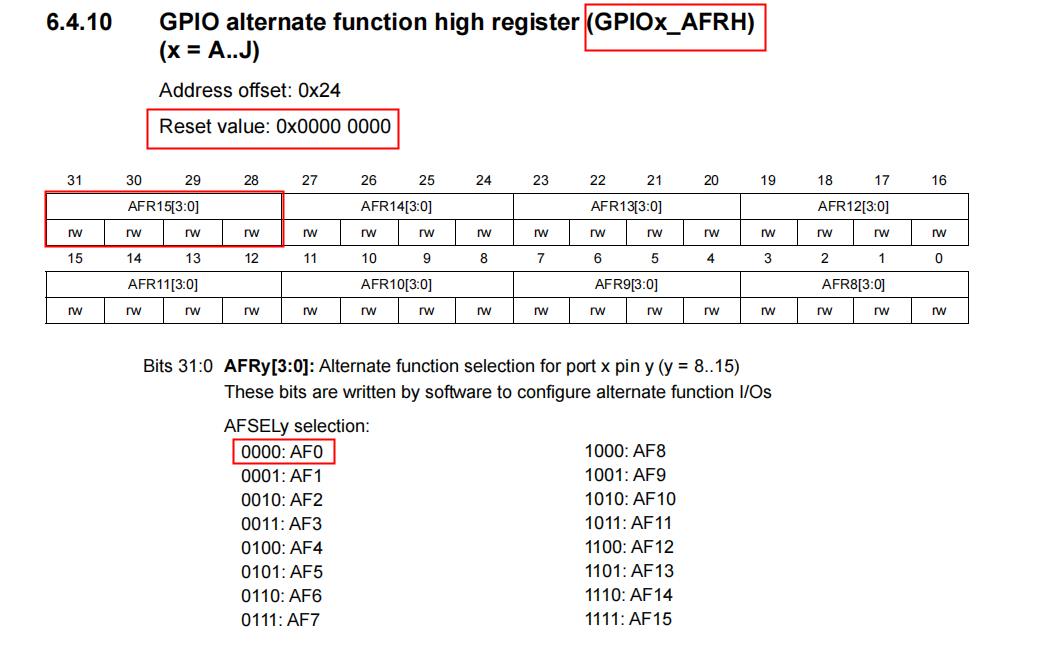

（2）、 查看復用功能寄存器，根據確認的復用功能，設置對應的值，如圖5-2所示：

圖5-2

六、結論

通過分析GPIO初始化代碼，開發者可以更好地理解微控制器的硬件抽象層次（HAL），包括如何直接訪問寄存器進行外設控制。

熟悉不同微控制器系列的GPIO初始化代碼，有助于開發者在不同平臺間進行代碼移植時，更加游刃有余。
