1、 文檔目標

配置Probe V4 網絡參數

2、 問題場景

第一次連接Probe V4，進行網絡設置。例如：是否啟動 DHCP，設置靜態 IP 地址，設置子網掩碼，設置網關。

3、軟硬件環境

1 軟件版本：MULTI 8.1.4,Compiler 2023.1.4 ARM

2 電腦環境：Window 10

3 硬件：Green HIlls Probe V4

4、內容介紹

1 連接硬件

1） 將電源連接到仿真器背面的電源輸入連接器，并把插頭插入交流電源插座。

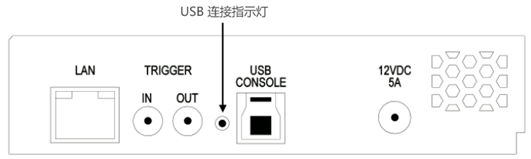

2） 將USB線纜連接到仿真器后面的USB端口和主機上的USB端口，（或連接到主機的USB集線器）。USB連接指示燈應亮起。

圖 1

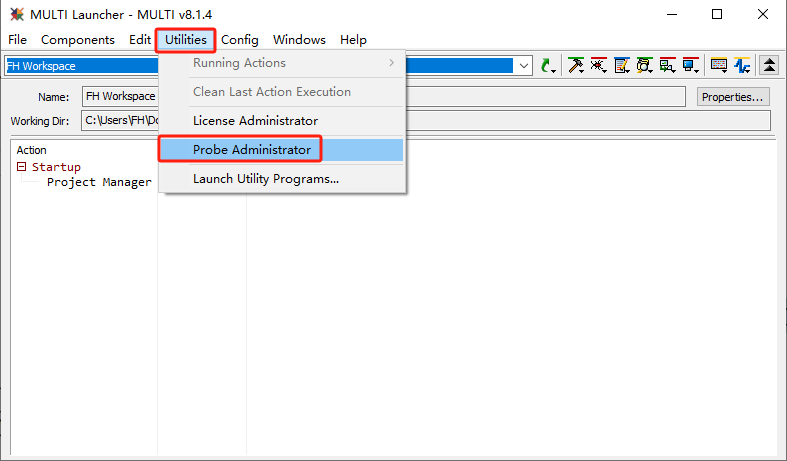

2 打開MULTI IDE 選擇 Utilities → Probe Administrator

圖 2

3 在彈出界面選擇中連接方式選擇 USB，并輸入仿真器的序列號（在仿真器下面的標簽上），點擊 OK。

圖 3

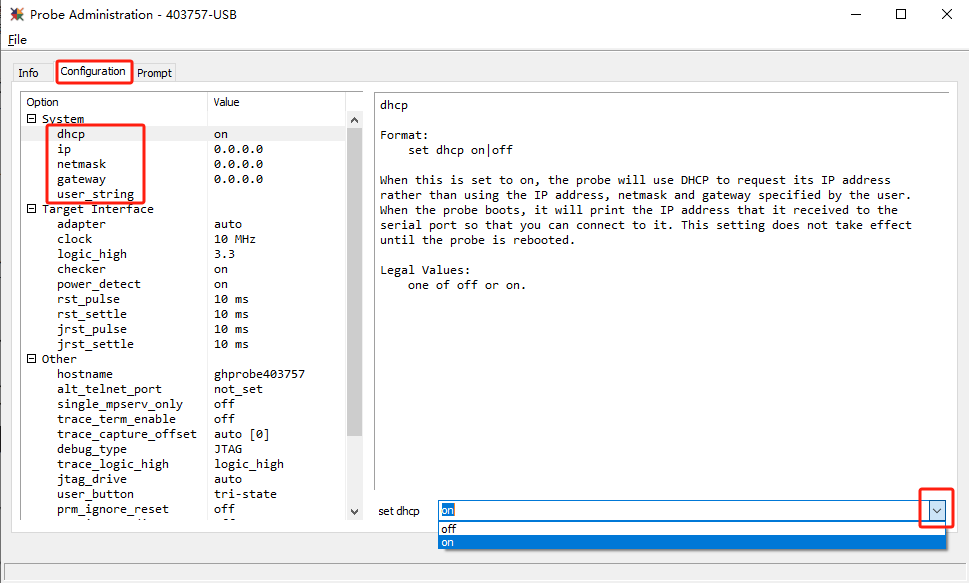

4 點擊 Configuration 標簽，選擇需要修改的項目，

1） 修改 DHCP，點擊右下角箭頭進行下拉選擇。

圖 4

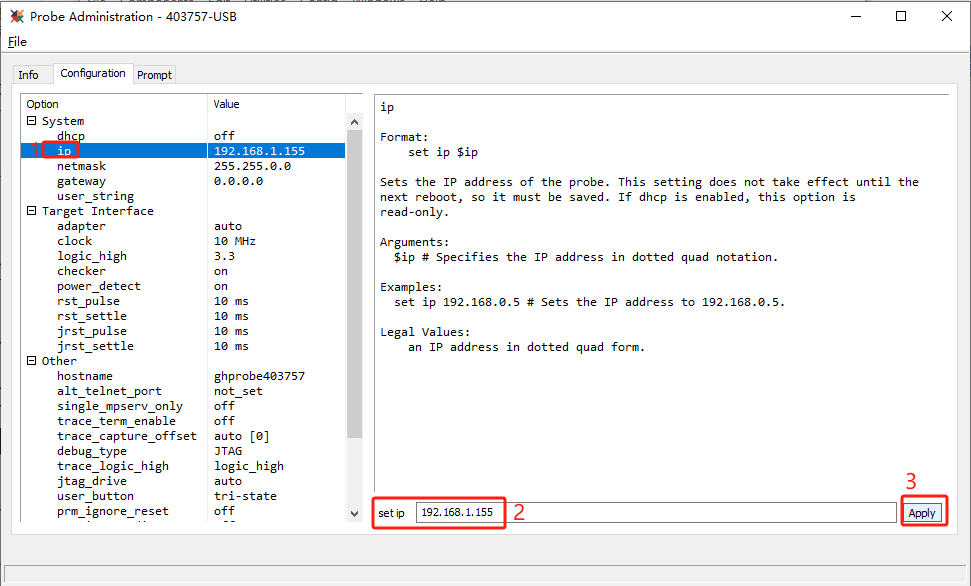

2） 關閉 DHCP 時需要設置一個靜態 IP 地址。

圖 5

3) 這樣就可以連接仿真器后面的網口，來訪問仿真器了。
